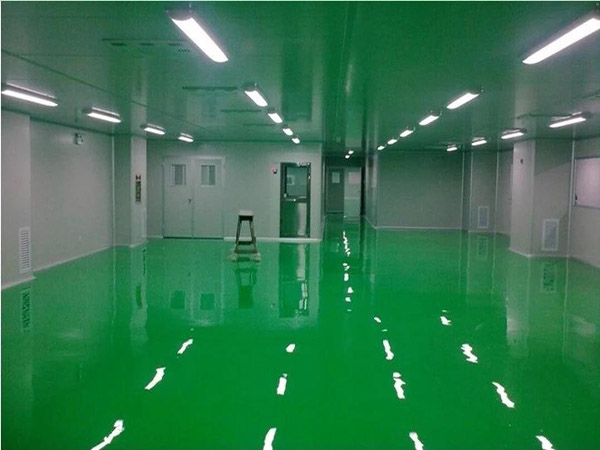

模切凈化車間

設計及施工內容

2.1內裝修彩鋼板墻體、彩鋼板吊頂、及地面(具體區域見平面圖).

2.2凈化密閉門及視窗.

2.3 凈化設備:風淋室

具體范圍詳見平面圖紙標示.
設計依據

3.1 業主提供的圖紙和技術文件及現楊勘察資料

3.2 《潔凈廠房設計規范》 GB50073—2013

3.3 《電子工業沽凈廠房設計規范》 GB50472—2008

3.4 《沽凈廠房施工與驗收規范》 GB50591—2010

3.5 《金屬面巖棉、礦渣巖棉夾芯板》 JC/T869—2000

3.6 《建筑設計防火規范》 GB50016—2010

3.7 《潔凈廠房建筑構造》 08J907

模切無塵車間

設計及施工技術要求

4.1 潔凈區墻體采用中空玻鎂彩鋼板,整板厚度50mm, 面壁鋼板厚度0.426mm,隔斷高度詳見平面圖示.

4.2 潔凈區天花采用中空玻鎂巖彩鋼板,整板厚度50mm, 面壁鋼板厚度0.426mm,吊頂高度2.6m.

4.3 凈化車間采用防靜電環氧自流坪.

4.4 風淋室采用手動門;風淋室具有自動感應噴淋頭、風淋時間設定功能;風淋室、貨淋室內膽噴嘴采用不銹鋼板,外部面板采用烤漆鋼板.

4.5 車間門采用中空玻鎂彩鋼板制作安裝,裝修裝飾均采用鋁型材固定安裝,有視窗的采用防火鋼化玻璃.所有門門鎖均采用球頭鎖.

4.6 凈化車間內,隔斷之間 、隔斷與地面之間陰角安裝槽式鋁型材,以達防塵和美觀要求;門口斷開處應采用堵頭收口;隔斷之間陽角處均安裝陽圓弧鋁型材,圓弧交匯處采用過渡圓弧鋁合型材進行連接.

4.7 觀察窗及門上視窗均采用5mm防火鋼化玻璃;平開密閉門帶觀察窗,門框應帶密封膠條;鋁合金固定窗采用斜面固定玻璃型材,門、窗安裝方法見大樣圖.

4.8 安裝前,必須嚴格放線,防止累積誤差造成隔斷傾斜、扭曲;墻角應垂直交接,隔斷的垂直度偏差不應大于0.2%.

4.9 施工安裝時,應首行吊掛,錨固件等與建筑主體裝飾(地面、地面、天花)的固定.

4.10 隔斷的安裝縫隙以及陰角、陽角的縫隙必須用透明玻璃密封.玻璃膠嵌固前應將縫隙內的雜質,油污等清除干凈,并保持表面干操.

4.11 安裝過程中不得撕下彩鋼板表面塑料保護膜,禁止撞擊、踩踏板面,并注意加強對巳安裝好的彩鋼板的保護.

4.12 所有建筑構配件,隔墻,吊頂?shù)墓潭ê偷鯍旒荒芘c主體結構相連,不能與設備支架 (如風管吊桿以及有震動的設備) ,管線支架相聯接,防止因輕微震動引起裝修材料松動和灰塵脫落.

4.13 吊頂?shù)陌惭b應確保頂棚的氣密性,所有接縫都應打密封膠或用膠帶壓條密封.

4.14 各種管線穿越墻壁均應預埋套管,管線與套管之間的空隙應嚴加密封.

4.15 門洞未標注尺寸處均為距墻邊或性邊150mm.

4.16 地面的基層為細石混凝土地面,地面不平整度不大于0.1%,施工前應清除表面的水泥浮漿及垃圾雜物,徹底清除表面的油污,清除積水,使潮濕處干燥 并用漆刷和吸塵器將地坪表面的塵埃徹底清除 ,地對坪表面的孔洞和明顯凹陷處填補找平.

4.17 在施工過程中必須隨時清掃灰塵,對于隱敲空間(吊頂、夾墻內部) 還應做好清掃記錄.

4.18 有吊頂房間墻體隔至吊頂,吊頂高度不同的相鄰房間之間的隔墻砌至與較到的吊頂平齊.

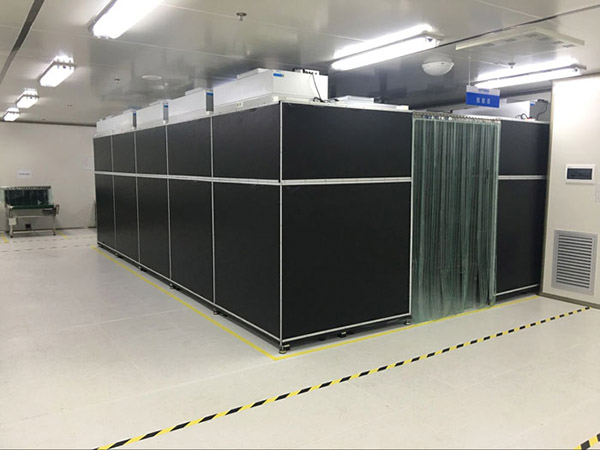

電子車間潔凈棚

其它說明

5.1 工程施工前，應與設計人員進有必要的技術交流.

5.2 本工程施工必須與工藝、暖通、給排水、電氣等配合進行，設備嵌墻部分隔斷應等設備安裝到位后施工.

5.3 本工程所用玻璃膠、密封膠均為中性,不得使用酸性
