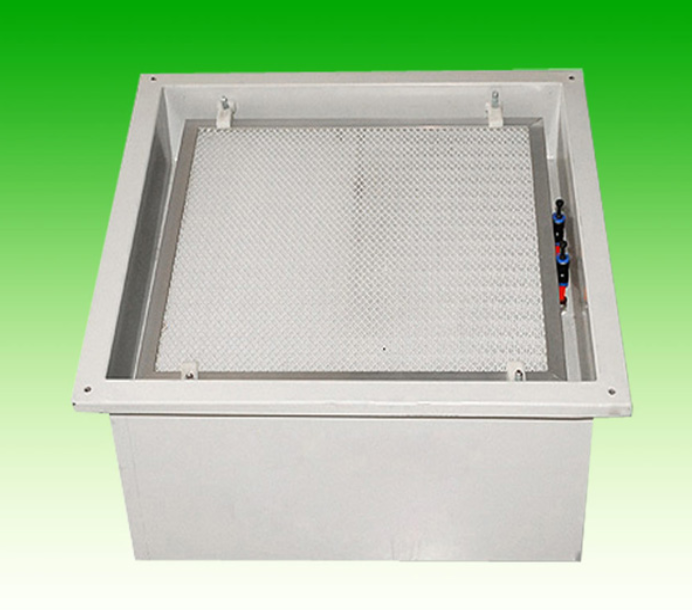

GMP制藥廠高效過濾器送風口技術要求參數

1（1000風量），要求和484*484*93上液槽高效過濾器配套。

2風口的詳細尺寸需乙方設計送、回、排風口及靜壓箱圖紙，由甲方確認。

3設備散流板用1.2mm不銹鋼304。其他部位用1.2mm優良碳鋼底漆處理并噴涂白色防銹漆，無異味。

4送風調節閥要求下調節，

05IC型對應風閥尺寸為200*200；

10IC型對應風閥尺寸為320*200。

-15IC型對應風閥尺寸為320*250。

5箱體配DOP和壓差測試口采用∮8不銹鋼管，要求內部滿焊不泄漏，正常工作時檢測口采用固定密閉，以防泄漏。具體位置尺寸見設計圖紙。

6散流板網口采用圓形口、均布；螺絲孔采用內窩，不銹鋼裝飾片封堵且與散流板表面平齊。

7散流板安裝尺寸公差：1.5mm。

8高效過濾器壓緊桿滿焊，壓塊采用PVC材質

9安裝方式：散流板面與彩鋼板頂平齊。

10定位方式：采用四周定位，定位塊距散流板底51mm。
