一種適用于空氣凈化工程的高效過濾器

一種多功能高效過濾器技術參考

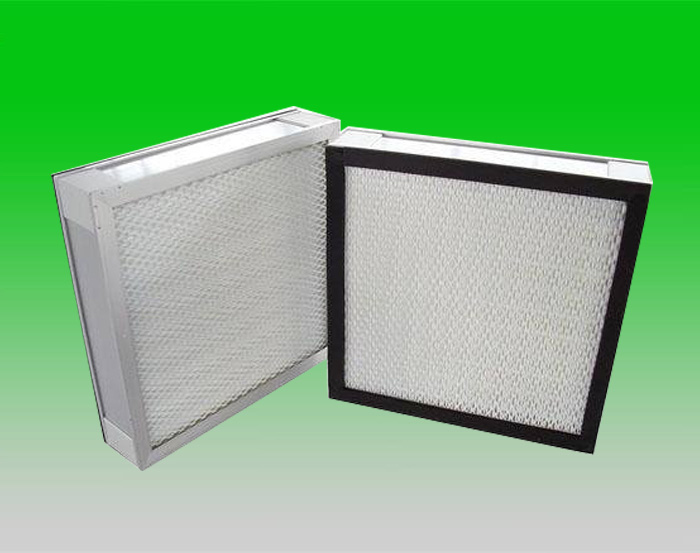

本實用新型歸屬于一種氣體過濾器械，實際地是一種適用空氣過濾工程項目的高效過濾器。
一般 的高效率空氣過濾器多是選用將波浪紋狀濾心立即定位裝置于過濾裝置的框身體所構成的固定不動濾心式空氣過濾器。但在應用中，當濾心做到應用極限時務必開展全部過濾裝置的拆換，易導致消耗，應用花費高，安裝維護保養復雜，應用麻煩。尤其是選用無擋板濾心，折算濾面間無適用，其總體抗壓強度低、摩擦阻力大、運用周期時間較短。
本實用新型之目地是出示一種新式的高效率空氣過濾器，使其結構新奇、總體抗壓強度高、運用時間長、安裝維護保養簡單、方便使用。
本實用新型是那樣完成的：將濾心根據由聯框、壓框和鏍絲構成的連接件相互配合聯接于過濾裝置的框身體組成變成能拆裝拆換濾心的活心式空氣過濾器。
為提升 濾心的抗壓強度和過濾效率，還可在聯框上用連內支架支撐點濾心的底折邊，在壓框上用連外支架支撐點濾心的頂折邊，使濾心的波浪紋狀濾紙底繞內支架、頂繞外支架往復式折變緊繃固定不動。
因?yàn)橐陨辖鉀Q方法中選用了活濾心式構造，可十分便捷地拆卸拆換濾心，應用及維護保養維護保養簡單，尤其是將濾心選用內、外支架支撐點卡緊，促使濾心整抗壓強度提升、濾摩擦阻力減少，提升 了應用周期時間和過濾效率。它可廣泛運用于機械設備、電子器件、冶金工業、化工廠、診療等領域的空氣過濾工程項目，是一種新式的高效率空氣過濾器。
下邊融合圖下和執行例對本實用新型作進一步詳細說明。
圖1是本實用新型的正視圖。
圖2是圖1的左視部分剖視圖。
圖3是圖2中a一部分的變大框架圖。
圖4是本實用新型即圖1中聯框(7)和內支架(6)的正視圖。
圖5是圖4中沿A-A線的剖視圖。
圖6是本實用新型即圖1中壓框(4)、外支架(5)的正視圖。
圖7是圖6中沿B-B線的剖視圖。
參考圖下1、圖2及圖3，本實用新型的濾心(2)根據由聯框(7)、壓框(4)和鏍絲(3)構成的連接 構件相互配合聯接于框體(1)內組成變成活濾心式空氣過濾器。連接 構件的聯框(7)固定不動聯接于過濾裝置框體(1)的身體內壁，在聯框(7)和壓框(4)聯接中間夾連濾心(2)的四周聯沿以及密封墊片根據鏍絲(3)聯接擰緊。
本實用新型在壓框(4)上聯接有外支架(5)(見圖6、圖7)，外支架(5)支撐點聯接濾心(2)的頂端折邊。在聯框(7)上聯接內支架(6)(見圖4、圖5)，內支架(6)支撐點聯接濾心(2)的底端折邊。
為了更好地保證 過濾裝置高效率低阻，便于濾心的清除并反復運用，濾心(2)選用低阻高強度的化學纖維過濾材料做成。
