一種無分隔板的液槽式高效過濾器

技術領域
本實用新型涉及到氣體過濾凈化處理技術領域，尤指一種無分隔板的液槽式高效過濾器。
情況技術性
伴隨著工業生產的持續發展趨勢，生產工藝的持續提升 ，針對商品的純度和加工精度規定也愈來愈嚴苛，比如，在精密制造型工業廠房?jī)?nèi)，其室內空氣質量是不是被導致環境污染就變成考量產品質量是不是合格的重要之一，因而，為了更好地維持室內空氣質量較高的潔凈度等級，一般會在通風風管處安裝液槽式高效過濾器，以過濾空氣中的飄浮細顆粒物等殘?jiān)?br />殊不知，目前的液槽式高效率過濾器在具體應用的全過程中仍然存有密閉性較弱，造成 未被過濾的氣體立即自由散發至房間內，促使室內空氣質量的潔凈度等級較低的狀況，如我國號為201520431546.2公布的一種液槽式高效率過濾器，盡管采用將密封劑添充于上述液槽內，并將夾緊件設定于上述固定不動板并浸入于上述密封劑內這類密封性方法來處理密封性的難題，盡管比基本的機械設備卡緊設備密封性的實際效果，可是生產制造加工工藝和安裝加工工藝相對性繁雜，產品成本相對性較高。
創造發明內容
對于現階段銷售市場上液槽式過濾器的密封性和生產加工安裝的難題，本實用新型致力于出示一種簡約時尚液槽式過濾器，尤指一種無分隔板的液液槽式高效過濾器。
本實用新型采用的技術規范是：一種無分隔板的液槽式高效率過濾器，上述的過濾器關鍵包含過濾體和液槽，上述的過濾體關鍵包含采用鋁合金型材做為原料的空心框架體、過濾層和防護網，上述的框架體由4個規格同樣的檔板根據夾緊件次序兩組夾緊成形，過濾層安裝在框架體的中間，防護網有雙層，各自安裝在框架體兩邊的進氣口面及通風口面，將過濾層夾在中間；上述的液槽的樣子相近正方形法蘭構造，在法蘭四周鈑金折彎突起一個四方形邊沿產生液槽構造，將過濾體通風口面根據空心框架體的凸起邊沿安裝在液槽上，在安裝的四周邊沿采用果凍膠開展密封性。
上述的過濾層里采用極細玻纖過濾紙做為過濾物質，以熱溶膠隔開。
上述的防護網為靜電噴塑防護網，以確保過濾紙不被毀壞。
上述的液槽為一體式鈑金折彎構造。
上述的過濾體的尺寸是320×320×93mm。
上述的過濾體的尺寸是484×484×93mm。
上述的過濾體的尺寸是630×630×93mm。
上述的夾緊件為類帶斜角的L形構造，根據螺絲將兩邊板組合成交叉的斜角構造。
本實用新型的有利實際效果是：本實用新型是工業生產凈化室、微生物凈化室較為理想的設備過濾器，也可做為別的油煙凈化器較為理想的配套設施過濾器，采用果凍膠做為四周邊沿密封劑，密閉性高，防水堵漏性好，且便于安裝和生產制造，無隔板作法，采用極細玻璃纖維做為過濾紙?jiān)牧?，提?了過濾實際效果和高效率，關鍵用以過濾0.3um之上的氣體飄浮顆粒物，防護網采用靜電噴塑防護網，以確保過濾紙不被毀壞，由類法蘭構造的存有促使出風面與進風面的規格能夠按需訂制。
圖下表明

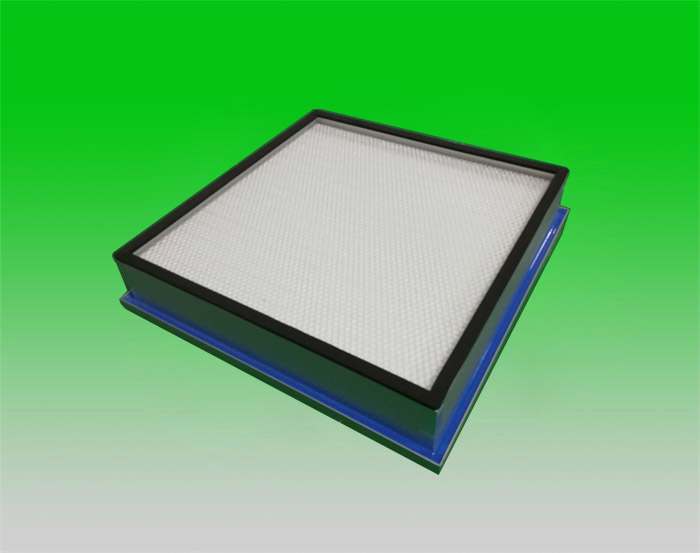

圖1是本實用新型的總體結構示意圖。
圖2是本實用新型俯瞰結構示意圖。
圖3是本實用新型過濾體的溶解結構示意圖。
圖下標明表明：1-過濾體，2-液槽，3-夾緊件，4-防護網，5-檔板，6-果凍膠，7-過濾層。
落實措施方法
下邊融合使用說明圖下詳細描述本實用新型的落實措施方法：
一種無分隔板的液槽2式高效率過濾器，上述的過濾器關鍵包含過濾體1和液槽2，上述的過濾體1關鍵包含采用鋁合金型材做為原料的空心框架體、過濾層7和防護網4，上述過濾層7里采用極細玻纖過濾紙做為過濾物質，以熱溶膠隔開；上述的框架體由4個規格同樣的檔板5根據夾緊件3次序兩組夾緊成形，夾緊件3為類帶斜角的L形構造，根據螺絲將兩邊板5組合成交叉的斜角構造；過濾層7安裝在框架體的中間，防護網4有雙層，各自安裝在框架體兩邊的進氣口面及通風口面，將過濾層7夾在中間；防護網4為靜電噴塑防護網，以確保過濾紙不被毀壞；上述的液槽2的樣子相近正方形法蘭構造，液槽2為一體式鈑金折彎構造，在法蘭四周鈑金折彎突起一個四方形邊沿產生液槽2構造，將過濾體1通風口面根據空心框架體的凸起邊沿安裝在液槽2上，在安裝的四周邊沿采用果凍膠6開展密封性。
因?yàn)檫^濾器是總體呈框架形，因此過濾體1的尺寸能夠依據占比設計方案成320×320×93mm或是是484×484×93mm或是是630×630×93mm；因?yàn)楸緦?shí)用新型通風口處的類法蘭構造，促使進風面和出風面規格能夠不一致，能夠按需設計方案。
本實用新型是工業生產凈化室、微生物凈化室較為理想的設備過濾器，也可做為別的油煙凈化器較為理想的配套設施過濾器，采用果凍膠6做為四周邊沿密封劑，密閉性高，防水堵漏性好，且便于安裝和生產制造，無隔板作法，采用極細玻璃纖維做為過濾紙?jiān)牧?，提?了過濾實際效果和高效率，關鍵用以過濾0.3um之上的氣體飄浮顆粒物，防護網4采用靜電噴塑防護網，以確保過濾紙不被毀壞，因?yàn)轭惙ㄌm構造的存有促使出風面與進風面的規格能夠按需訂制；安裝便捷，密封性靠譜，過濾器的液槽上膠采用的密封劑是非牛頓液體果凍膠6，該膠具備不蒸發、不爬油、無毒性無氣味的特性，常溫狀態具備優良的可靠性，密閉性高，防水堵漏性好，可普遍應用于規定較高的凈化室、大規模豎直層.流、千級層流罩及HEPA高效率過濾器的安裝，外觀設計美觀大方，密閉性好，安裝便捷、重量較輕、薄厚薄、過濾高效率，過濾總面積大，使用期限長，摩擦阻力低，采用的果凍膠為不干膠標簽，一般 與刀臺相互配合應用，商品無分隔板，重量較輕，體型小。
